बिल्ट-इन लेबल प्रिंटिंग फ़ंक्शन के साथ इलेक्ट्रॉनिक प्लेटफ़ॉर्म स्केल

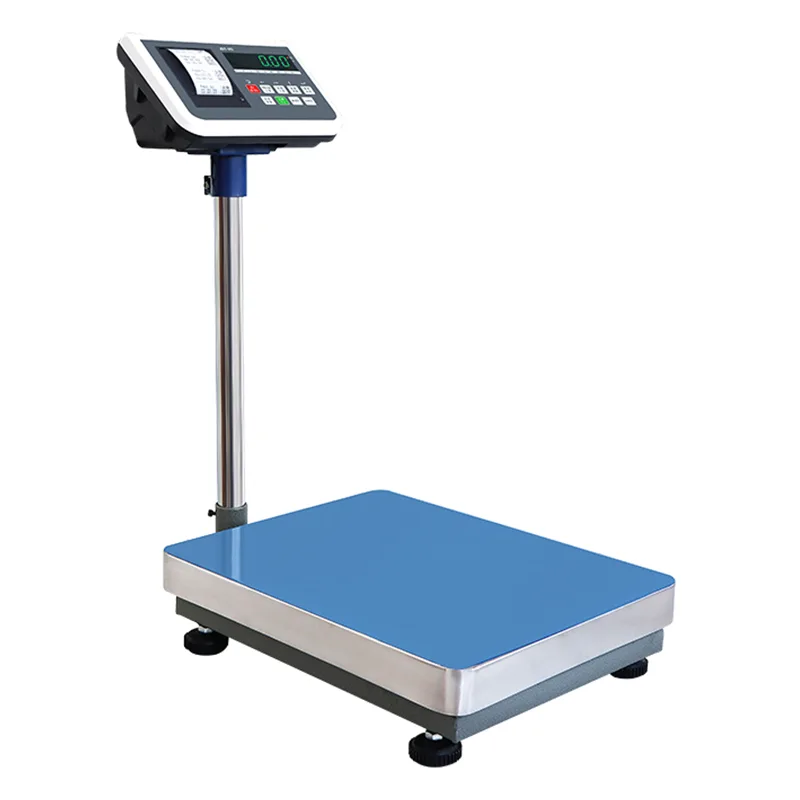

बिल्ट-इन लेबल प्रिंटिंग फ़ंक्शन (जेडीटी-जेटी-एच8 सीरीज़) के साथ इलेक्ट्रॉनिक प्लेटफ़ॉर्म स्केल, जियांग्सू जटियन वेइंग इक्विपमेंट कंपनी लिमिटेड द्वारा निर्मित एक स्थिर वजन और प्रिंटिंग वर्कस्टेशन है। यह एक कठोर वेल्डेड स्टील प्लेटफ़ॉर्म, स्ट्रेन गेज लोड सेल, एक एलईडी डिजिटल संकेतक और एक एकल इकाई के भीतर एक एकीकृत थर्मल प्रिंटर को जोड़ता है। उपकरण उन कार्यस्थलों के लिए डिज़ाइन किया गया है जहां वस्तुओं का वजन किया जाता है और एक मुद्रित रिकॉर्ड - जैसे वजन टिकट, शिपिंग लेबल, या निरीक्षण रसीद - माप के बिंदु पर तुरंत उत्पन्न होना चाहिए।

चलती उत्पादन लाइनों पर काम करने वाले चेकवेटर्स के विपरीत, H8 सीरीज प्लेटफ़ॉर्म स्केल आइटम को पैन पर रखे जाने और रीडिंग स्थिर होने के बाद स्थिर वजन को मापता है। कॉन्फ़िगर किए गए मोड के आधार पर, प्रिंटिंग ऑपरेटर द्वारा मैन्युअल रूप से या वजन स्थिर होने पर स्वचालित रूप से चालू हो जाती है। उपकरण गोदी, शिपिंग बे, उत्पादन मंजिल चौकियों और गुणवत्ता नमूना स्टेशनों को प्राप्त करने के लिए उपयुक्त है।

मॉडल विशिष्टताएँ

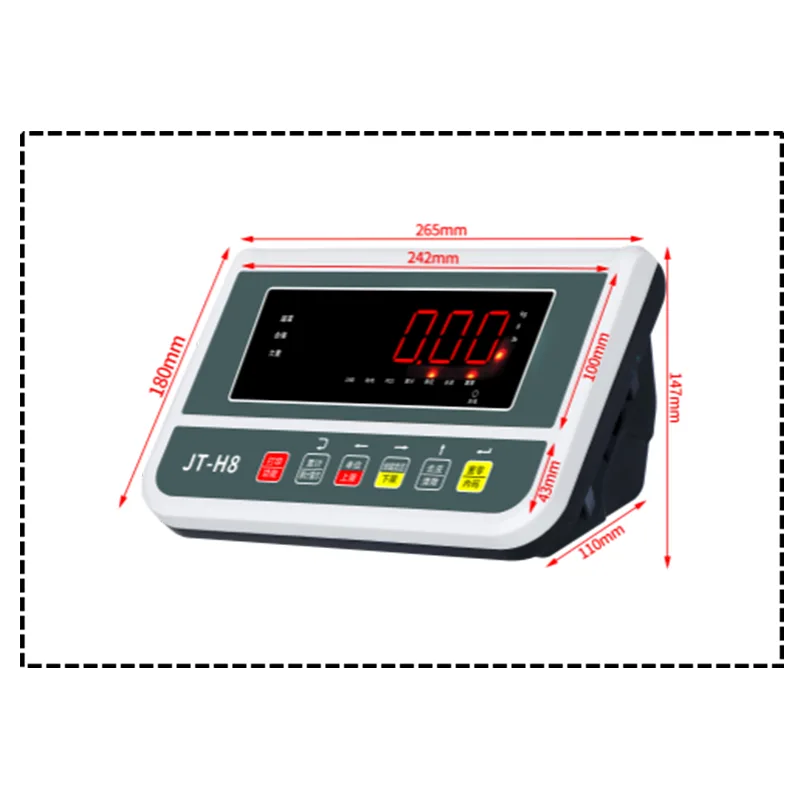

सामान्य विशिष्टताएँ:डिस्प्ले: 32 मिमी-उच्च एलईडी डिजिटल ट्यूब डिस्प्ले; इकाइयाँ: किग्रा / जी / एलबी (स्वतंत्र रूप से स्विच करने योग्य); संकेतक आवास: 6 यांत्रिक कुंजी के साथ एबीएस प्लास्टिक आवरण; बिजली की आपूर्ति: अंतर्निहित 6V 4A रिचार्जेबल बैटरी (AC/DC दोहरे उपयोग) के साथ AC 220V; बुनियादी कार्य: शून्य रीसेट, टायर, सकल/शुद्ध वजन, संचय, अंतर्निहित अलार्म, वजन मेमोरी, पावर-सेविंग मोड; वैकल्पिक संचार: आरएस232, आरएस485, ब्लूटूथ, टीटीएल, ईथरनेट, वाई-फाई, 4जी आईओटी, यूएसबी स्टोरेज, रिले आउटपुट, 5वी आई/ओ आउटपुट, 4-20एमए एनालॉग आउटपुट; वैकल्पिक सहायक उपकरण: त्रि-रंग अलार्म लाइट, बाहरी प्रिंटर, बड़ा डिस्प्ले, बारकोड स्कैनर। प्लेटफ़ॉर्म आयाम और सामग्री कॉन्फ़िगर करने योग्य हैं।

जियांग्सू जूटियन वेइंग इक्विपमेंट कं, लिमिटेड 20 वर्षों से अधिक समय से वजन मापने के उपकरण में विशेषज्ञता प्राप्त है, जिसके पास ISO9001 गुणवत्ता प्रबंधन प्रमाणन और CE उत्पाद प्रमाणन है। कंपनी के 919 आर एंड डी सेंटर ने 68 राष्ट्रीय पेटेंट और 20 सॉफ्टवेयर कॉपीराइट विकसित किए हैं। स्टील फ्रेम वेल्डिंग, लोड सेल कैलिब्रेशन और अंतिम कार्यात्मक परीक्षण को कवर करने वाली मानकीकृत प्रक्रियाओं के साथ विनिर्माण दो सुविधाओं में किया जाता है। गैर-मानक प्लेटफ़ॉर्म आकार, फ़्रेम सामग्री और सॉफ़्टवेयर कॉन्फ़िगरेशन समर्थित हैं।

प्लेटफ़ॉर्म निर्माण और लोड सेल एकीकरण

वेइंग प्लेटफ़ॉर्म फ़्रेम कार्बन स्टील अनुभागों से निर्मित होता है, जिसे सभी संरचनात्मक जोड़ों पर निरंतर वेल्डिंग द्वारा इकट्ठा किया जाता है। वेल्डिंग के बाद, फ्रेम की सतह की तैयारी की जाती है और इनडोर औद्योगिक वातावरण में संक्षारण संरक्षण के लिए बेक्ड इनेमल पेंट फिनिश किया जाता है। वजन उठाने वाला पैन स्टेनलेस स्टील से बना है, जो वजनी वस्तुओं के सीधे संपर्क में एक टिकाऊ, आसानी से साफ होने वाली सतह प्रदान करता है।

विशिष्ट पर्यावरणीय आवश्यकताओं वाली सुविधाओं के लिए, वैकल्पिक फ़्रेम सामग्री को ऑर्डर करते समय निर्दिष्ट किया जा सकता है। पूर्ण 304 स्टेनलेस स्टील फ्रेम निर्माण वाशडाउन वातावरण, खाद्य प्रसंस्करण क्षेत्रों, या उच्च आर्द्रता जोखिम वाले स्थानों के लिए उपलब्ध है। रासायनिक प्रसंस्करण या समुद्री वातावरण अनुप्रयोगों के लिए, 316 स्टेनलेस स्टील को उन्नत पिटिंग और दरार संक्षारण प्रतिरोध के लिए निर्दिष्ट किया जा सकता है।

लोड सेल स्ट्रेन गेज प्रकार के होते हैं, जिन्हें प्लेटफ़ॉर्म क्षेत्र के भीतर लोड स्थिति की परवाह किए बिना स्थिर वजन रीडिंग प्रदान करने के लिए प्लेटफ़ॉर्म के नीचे एक बहु-बिंदु व्यवस्था में कॉन्फ़िगर किया जाता है। औद्योगिक उपयोग में आने वाली संक्षिप्त अधिभार स्थितियों को समायोजित करने के लिए उचित डिज़ाइन मार्जिन के साथ लोड सेल क्षमता को रेटेड प्लेटफ़ॉर्म क्षमता से मिलान किया जाता है। लोड सेल सिग्नल केबलों को सीलबंद नलिकाओं के माध्यम से संकेतक आवास तक पहुंचाया जाता है।

बिजली आपूर्ति डिजाइन और दोहरे मोड संचालन

स्केल सामान्य परिस्थितियों में एसी मेन पावर (220V) से संचालित होता है, जिसमें अंतर्निहित 6V 4A रिचार्जेबल बैटरी बैकअप और कॉर्डलेस ऑपरेशन क्षमता प्रदान करती है। दोहरी-शक्ति वास्तुकला औद्योगिक वातावरण में कई व्यावहारिक कार्य करती है। जब स्केल एसी पावर से जुड़ा होता है तो बैटरी स्वचालित रूप से चार्ज हो जाती है और विशिष्ट उपयोग पैटर्न के तहत पूर्ण कार्य शिफ्ट के लिए पर्याप्त परिचालन समय प्रदान करती है।

ताररहित संचालन पैमाने को उन स्थानों पर स्थापित करने की अनुमति देता है जहां बिजली के आउटलेट तुरंत पहुंच योग्य नहीं हैं - जैसे अस्थायी निरीक्षण स्टेशन, लोडिंग डॉक क्षेत्र, या आश्रय के तहत बाहरी प्राप्त बिंदु। बैटरी संक्षिप्त बिजली रुकावट के दौरान भी परिचालन बनाए रखती है, वजन लेनदेन के दौरान डेटा हानि को रोकती है। रिचार्जिंग की आवश्यकता होने पर एलईडी डिस्प्ले पर कम बैटरी वाला संकेतक ऑपरेटर को सचेत करता है। पावर-सेविंग मोड बैटरी रनटाइम को बढ़ाने के लिए निष्क्रिय अवधि के दौरान डिस्प्ले की चमक और प्रोसेसर गतिविधि को कम कर देता है।

मुद्रण वर्कफ़्लो और परिचालन मोड

अंतर्निर्मित थर्मल प्रिंटर मानक थर्मल पेपर रोल या चिपकने वाला लेबल स्टॉक स्वीकार करता है। ऑपरेटर द्वारा संकेतक झिल्ली कीपैड पर एक समर्पित कुंजी के माध्यम से मुद्रण शुरू किया जाता है या स्थिर वजन रीडिंग प्राप्त होने पर स्वचालित रूप से ट्रिगर करने के लिए कॉन्फ़िगर किया जाता है और वजन न्यूनतम सीमा से अधिक हो जाता है। प्रिंट सामग्री कॉन्फ़िगर करने योग्य है और इसमें वजन मान (शुद्ध या सकल), माप की इकाई, दिनांक और समय, अनुक्रमिक टिकट संख्या और उपयोगकर्ता द्वारा परिभाषित हेडर टेक्स्ट शामिल हो सकते हैं।

संकेतक शून्य रीसेट, मैनुअल और प्रीसेट टेयर, सकल/शुद्ध वजन डिस्प्ले स्विचिंग और मल्टी-आइटम बैचिंग के लिए वजन संचय सहित मुख्य वजन कार्य प्रदान करता है। जब मापा गया वजन स्वीकार्य सीमा से बाहर हो जाता है तो अंतर्निहित अलार्म फ़ंक्शन श्रव्य चेतावनी के साथ ऊपरी और निचले वजन सीमा सेटिंग्स का समर्थन करता है। वजन स्मृति शक्ति चक्रों के माध्यम से अंतिम वजन और संचय योग को बरकरार रखती है।

विशिष्ट परिनियोजन स्थान

अक्सर पूछे जाने वाले प्रश्न (अक्सर पूछे जाने वाले प्रश्न)

कार्बन स्टील और स्टेनलेस स्टील प्लेटफ़ॉर्म निर्माण के बीच क्या अंतर है?
बेक्ड इनेमल फिनिश वाला कार्बन स्टील मानक इनडोर औद्योगिक वातावरण के लिए संरचनात्मक ताकत प्रदान करता है। पेंट फिनिश वायुमंडलीय जंग से बचाता है लेकिन प्रभाव या कठोर रसायनों से क्षतिग्रस्त हो सकता है। स्टेनलेस स्टील 304 पूरी सामग्री की मोटाई में अंतर्निहित संक्षारण प्रतिरोध प्रदान करता है और खाद्य प्रसंस्करण, फार्मास्युटिकल, रसायन या आर्द्र वातावरण के लिए अनुशंसित है। स्टेनलेस स्टील 316 क्लोराइड के प्रति अतिरिक्त प्रतिरोध प्रदान करता है और समुद्री या रासायनिक प्रसंस्करण वातावरण के लिए उपयुक्त है।

ताररहित संचालन के दौरान बैटरी कितने समय तक चलती है?
बैटरी का रनटाइम उपयोग की आवृत्ति, डिस्प्ले की चमक और प्रिंटर का लगातार उपयोग किया जा रहा है या नहीं, इस पर निर्भर करता है। मध्यम मुद्रण के साथ सामान्य रुक-रुक कर उपयोग के तहत, बैटरी पूर्ण कामकाजी शिफ्ट का समर्थन करती है। बड़े बैचों की लगातार छपाई से रनटाइम कम हो जाएगा। कम-बैटरी संकेतक स्वचालित शटडाउन से पहले अग्रिम चेतावनी प्रदान करता है। एसी पावर से पूर्ण रिचार्ज के लिए कई घंटों की आवश्यकता होती है।

जब कोई वस्तु स्केल पर रखी जाती है तो क्या प्रिंटिंग फ़ंक्शन स्वचालित रूप से चालू हो सकता है?
जब वज़न रीडिंग स्थिर हो जाती है और पूर्व-निर्धारित न्यूनतम सीमा से अधिक हो जाती है, तो स्केल को स्वचालित रूप से प्रिंट करने के लिए कॉन्फ़िगर किया जा सकता है। यह ऑटो-प्रिंट मोड समान वस्तुओं के बार-बार वजन करने के लिए उपयुक्त है जहां मैन्युअल कुंजी दबाने की आवश्यकता नहीं है। मुद्रण से पहले ऑपरेटर सत्यापन की आवश्यकता वाले अनुप्रयोगों के लिए, मैनुअल ट्रिगर मोड भी उपलब्ध है।

स्केल को कंप्यूटर या नेटवर्क से जोड़ने के लिए कौन से संचार इंटरफ़ेस उपलब्ध हैं?
वैकल्पिक इंटरफेस में RS232, RS485, ब्लूटूथ, TTL, ईथरनेट, वाई-फाई और 4G IoT शामिल हैं। ये कनेक्टेड पीसी, पीएलसी या होस्ट सिस्टम पर वेट डेटा ट्रांसमिशन का समर्थन करते हैं। विशिष्ट डेटा प्रारूप और ट्रांसमिशन प्रोटोकॉल को प्राप्तकर्ता प्रणाली से मेल खाने के लिए कॉन्फ़िगर किया गया है। यूएसबी स्टोरेज ऑफ़लाइन विश्लेषण के लिए वजन रिकॉर्ड के बैच निर्यात की अनुमति देता है।

स्थापना या स्थानांतरण के बाद स्केल को कैसे कैलिब्रेट किया जाता है?
प्लेटफ़ॉर्म क्षमता के लिए उपयुक्त प्रमाणित परीक्षण भार का उपयोग करके अंशांकन किया जाता है। प्रक्रिया-एकल-बिंदु या बहु-बिंदु-उपयोगकर्ता मैनुअल में अंशांकन मेनू के बाद संकेतक कीपैड के माध्यम से पहुंचा जाता है। कई सौ किलोग्राम की क्षमता के लिए, रैखिकता को सत्यापित करने के लिए रेंज में कई अंशांकन बिंदुओं की सिफारिश की जाती है। सुविधा की गुणवत्ता प्रणाली के हिस्से के रूप में नियमित अंतराल पर अंशांकन सत्यापन की सिफारिश की जाती है।
