मिलीग्राम सटीकता के साथ उच्च परिशुद्धता बुद्धिमान इलेक्ट्रॉनिक संतुलन

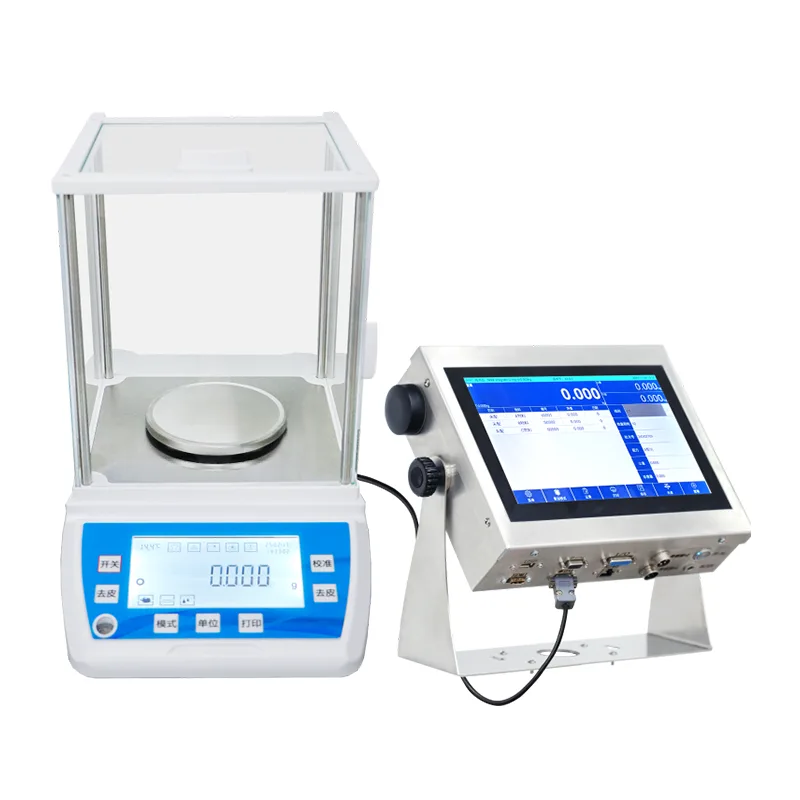

हाई-प्रिसिजन इंटेलिजेंट इलेक्ट्रॉनिक बैलेंस (JDT-A35 सीरीज) जियांग्सू जटियन वेइंग इक्विपमेंट कंपनी लिमिटेड द्वारा निर्मित एक प्रयोगशाला-ग्रेड वजन उपकरण है। इसे विश्लेषणात्मक रसायन विज्ञान, फार्मास्युटिकल फॉर्मूलेशन, सामग्री अनुसंधान और सटीक गुणवत्ता नियंत्रण सहित मिलीग्राम या उप-मिलीग्राम रिज़ॉल्यूशन की आवश्यकता वाले अनुप्रयोगों के लिए डिज़ाइन किया गया है। नियंत्रित प्रयोगशाला स्थितियों के तहत तेजी से स्थिरीकरण और उच्च पुनरावृत्ति प्राप्त करने के लिए उपकरण विद्युत चुम्बकीय बल क्षतिपूर्ति (ईएमएफसी) सेंसर तकनीक का उपयोग करता है।

उत्पादन लाइन के उपयोग के लिए डिज़ाइन किए गए औद्योगिक प्लेटफ़ॉर्म स्केल या चेकवेइगर के विपरीत, यह संतुलन ऐसे वातावरण में बेंचटॉप ऑपरेशन के लिए है जहां माप सटीकता को संरक्षित करने के लिए तापमान, आर्द्रता और वायु धाराओं को प्रबंधित किया जा सकता है। प्रत्येक इकाई को शिपमेंट से पहले कैलिब्रेट किया जाता है, और आंतरिक अंशांकन तंत्र (जहां सुसज्जित है) बाहरी भार के बिना नियमित सटीकता सत्यापन की अनुमति देता है।

मॉडल विशिष्टताएँ

मेट्रोलॉजिकल विशिष्टताओं पर नोट्स:सटीकता वर्ग I और II को OIML R76 के अनुसार परिभाषित किया गया है। पठनीयता (डी) सबसे छोटी प्रदर्शन वृद्धि है। दोहराव योग्यता और रैखिकता मान नियंत्रित प्रयोगशाला स्थितियों (स्थिर तापमान, न्यूनतम वायु धाराएं, स्तर स्थापना) के तहत विशिष्ट प्रदर्शन का प्रतिनिधित्व करते हैं। वास्तविक प्रदर्शन ऑपरेटिंग वातावरण और ऑपरेटर तकनीक पर निर्भर करता है। पैन आकार और वजन क्षमता को एप्लिकेशन आवश्यकताओं के अनुसार कॉन्फ़िगर किया जा सकता है।

जियांग्सू जूटियन वेइंग इक्विपमेंट कंपनी लिमिटेड के पास अपने उत्पादों के लिए ISO9001 प्रमाणन और CE प्रमाणन है। कंपनी का 919 आर एंड डी सेंटर 68 राष्ट्रीय पेटेंट और 20 सॉफ्टवेयर कॉपीराइट के साथ वजन मापने वाले उपकरण और एम्बेडेड सिस्टम विकसित करता है। विनिर्माण घटक निरीक्षण, संयोजन और अंशांकन को कवर करते हुए मानकीकृत गुणवत्ता नियंत्रण प्रक्रियाओं के तहत किया जाता है।

सेंसर प्रौद्योगिकी और माप सिद्धांत

संतुलन एक विद्युत चुम्बकीय बल क्षतिपूर्ति (ईएमएफसी) लोड सेल का उपयोग करता है। इस डिज़ाइन में, पैन पर नमूने का भार बल एक स्थायी चुंबकीय क्षेत्र में एक कुंडल द्वारा उत्पन्न विद्युत चुम्बकीय बल द्वारा संतुलित किया जाता है। संतुलन बनाए रखने के लिए आवश्यक धारा लागू द्रव्यमान के समानुपाती होती है। यह सिद्धांत उच्च-रिज़ॉल्यूशन वजन के लिए प्रासंगिक कई विशेषताएं प्रदान करता है:

तीव्र स्थिरीकरण:बंद-लूप फीडबैक प्रणाली लोडिंग के बाद एक सेकंड के एक अंश के भीतर संतुलन को संतुलन की ओर ले जाती है, जिससे दोहराए जाने वाले वजन कार्यों में कुशल वर्कफ़्लो सक्षम होता है।
कम बहाव:स्ट्रेन गेज लोड कोशिकाओं की तुलना में, ईएमएफसी सेंसर स्थिर तापमान स्थितियों के तहत कम दीर्घकालिक शून्य बहाव प्रदर्शित करते हैं, जिससे विस्तारित उपयोग के दौरान पुन: अंशांकन की आवृत्ति कम हो जाती है।
आंतरिक अंशांकन क्षमता:चुनिंदा मॉडलों में एक अंतर्निर्मित अंशांकन भार और मोटर चालित तंत्र शामिल है। अंशांकन दिनचर्या टचस्क्रीन इंटरफ़ेस के माध्यम से शुरू की जाती है और बाहरी भार के बिना एक छोटे चक्र के भीतर पूरी होती है।

बैलेंस हाउसिंग और वेइंग पैन का निर्माण स्टेनलेस स्टील 304 से किया गया है, जिसे संक्षारण प्रतिरोध और सफाई में आसानी के लिए चुना गया है। डिस्प्ले एक 10-इंच एचडी कैपेसिटिव टचस्क्रीन (1024×768 रिज़ॉल्यूशन) है जो एंड्रॉइड-आधारित प्रोसेसिंग सिस्टम (आरके 3288 डब्ल्यू क्वाड-कोर कॉर्टेक्स-ए 17, 2 जी रैम, 8 जी स्टोरेज) द्वारा संचालित है, जो यूजर इंटरफेस, डेटा स्टोरेज और संचार कार्यों का प्रबंधन करता है।

मापन कार्य और डेटा कनेक्टिविटी

बैलेंस टचस्क्रीन इंटरफ़ेस के माध्यम से पहुंच योग्य कई वजन मोड और एप्लिकेशन फ़ंक्शन का समर्थन करता है: मानक वजन, भागों की गिनती, प्रतिशत वजन, घनत्व निर्धारण (वैकल्पिक घनत्व किट का उपयोग करके), और ऊपरी / निचली सीमा अलार्म के साथ चेकवेटिंग। इकाई रूपांतरण में mg, g, ct, oz, lb, gn, ozt, और टुकड़ा गिनती मोड शामिल है।

डेटा संचार इंटरफेस में मानक के रूप में दो यूएसबी पोर्ट, दो आरएस232 सीरियल पोर्ट, एक आरजे45 ईथरनेट पोर्ट और एक आई/ओ आउटपुट शामिल हैं। वैकल्पिक मॉड्यूल वाई-फाई, ब्लूटूथ, एचडीएमआई आउटपुट और 4जी आईओटी कनेक्टिविटी जोड़ते हैं। प्रिंटर, बारकोड स्कैनर, अलार्म संकेतक और रिमोट डिस्प्ले जैसे बाहरी उपकरणों को जोड़ा जा सकता है। वज़न डेटा को सीरियल या नेटवर्क कनेक्शन के माध्यम से पीसी या एलआईएमएस (प्रयोगशाला सूचना प्रबंधन प्रणाली) में प्रेषित किया जा सकता है।

स्थापना और पर्यावरणीय आवश्यकताएँ

बताई गई सटीकता विशिष्टताओं को प्राप्त करने के लिए, संतुलन को नियंत्रित तापमान और न्यूनतम वायु संचलन वाले स्थान पर एक स्थिर, कंपन-मुक्त बेंच पर स्थापित किया जाना चाहिए। ऑपरेटिंग तापमान रेंज -10°C से 40°C है, सापेक्षिक आर्द्रता 90% से कम (गैर-संघनक) है। अंशांकन और माप से पहले पावर-ऑन के बाद 30 से 120 मिनट की वार्म-अप अवधि की आवश्यकता होती है, जिससे आंतरिक इलेक्ट्रॉनिक्स को थर्मल संतुलन तक पहुंचने की अनुमति मिलती है।

बिजली की आपूर्ति AC 100-240V एडाप्टर (DC 12V, 1000mA आउटपुट) के माध्यम से की जाती है। उपयोग से पहले समायोज्य पैरों और अंतर्निर्मित स्तर संकेतक का उपयोग करके संतुलन को समतल किया जाना चाहिए। प्रयोगशाला गुणवत्ता प्रणालियों के अनुपालन के लिए प्रमाणित वजन के साथ वार्षिक पुन: अंशांकन की सिफारिश की जाती है।

विशिष्ट अनुप्रयोग वातावरण

अक्सर पूछे जाने वाले प्रश्न (अक्सर पूछे जाने वाले प्रश्न)

इस संतुलन के लिए सटीकता वर्ग I और वर्ग II के बीच क्या अंतर है?
सटीकता वर्ग I (विशेष सटीकता) और वर्ग II (उच्च सटीकता) को सत्यापन पैमाने अंतराल (ई) और स्केल डिवीजनों की संख्या (एन) के आधार पर ओआईएमएल आर76 द्वारा परिभाषित किया गया है। कक्षा I उपकरणों में क्षमता के सापेक्ष छोटा सत्यापन अंतराल होता है। व्यवहार में, जेडीटी-ए35 श्रृंखला में कक्षा I मॉडल उन अनुप्रयोगों के लिए उपयुक्त हैं जहां उच्चतम मेट्रोलॉजिकल आत्मविश्वास की आवश्यकता होती है, जैसे विश्लेषणात्मक रसायन विज्ञान। क्लास II मॉडल नियमित फार्मास्युटिकल और औद्योगिक गुणवत्ता नियंत्रण की आवश्यकताओं को पूरा करते हैं।

आंतरिक अंशांकन बनाम बाह्य अंशांकन का उपयोग कब किया जाना चाहिए?
आंतरिक अंशांकन एक अंतर्निहित संदर्भ भार का उपयोग करता है और बाहरी भार के बिना दैनिक सटीकता सत्यापन के लिए सुविधाजनक है। यह टचस्क्रीन मेनू के माध्यम से चालू होता है और स्वचालित रूप से पूरा होता है। बाहरी अंशांकन ऑपरेटर द्वारा पैन पर रखे गए प्रमाणित अंशांकन वजन का उपयोग करता है और औपचारिक अंशांकन रिकॉर्ड, प्रयोगशाला एसओपी के अनुसार आवधिक सत्यापन, या जब आंतरिक वजन को क्रॉस-चेकिंग की आवश्यकता होती है, के लिए अनुशंसित किया जाता है।

कौन से पर्यावरणीय कारक मिलीग्राम स्तर पर माप सटीकता को प्रभावित करते हैं?
तापमान में उतार-चढ़ाव, वायु धाराएं, कंपन और स्थैतिक बिजली उप-ग्राम पठनीयता को प्रभावित करने वाले प्राथमिक पर्यावरणीय कारक हैं। तराजू को खिड़कियों, दरवाजों और एचवीएसी वेंट से दूर एक समर्पित वजन मेज पर रखा जाना चाहिए। गैर-प्रवाहकीय नमूनों के लिए एंटी-स्टैटिक उपाय (आयोनाइज़र, ग्राउंडिंग) आवश्यक हो सकते हैं। एक ड्राफ्ट शील्ड को 0.0001 ग्राम पठनीयता वाले मॉडल में एकीकृत किया गया है।

क्या शेष राशि प्रयोगशाला सूचना प्रबंधन प्रणाली के साथ संचार कर सकती है?
हाँ। मानक RS232, USB और ईथरनेट इंटरफ़ेस LIMS, ELN, या PC-आधारित डेटा संग्रह सॉफ़्टवेयर में डेटा आउटपुट का समर्थन करते हैं। वज़न डेटा को वास्तविक समय में प्रसारित किया जा सकता है या आंतरिक भंडारण से पुनर्प्राप्त किया जा सकता है। ग्राहक की आईटी या प्रयोगशाला स्वचालन टीम द्वारा एकीकरण में सहायता के लिए उत्पाद दस्तावेज़ीकरण में संचार प्रोटोकॉल विवरण प्रदान किए जाते हैं।

समय के साथ सटीकता बनाए रखने के लिए किस रखरखाव की आवश्यकता है?
तौल पैन और आवास को साफ रखें, धूल और रासायनिक अवशेषों से मुक्त रखें। अपनी प्रयोगशाला गुणवत्ता प्रणाली द्वारा परिभाषित अंतराल पर अंशांकन सत्यापित करें - आंतरिक अंशांकन दैनिक, बाहरी अंशांकन मासिक या त्रैमासिक किया जा सकता है। वार्षिक पेशेवर सर्विसिंग, जिसमें ईएमएफसी सेंसर का निरीक्षण और जरूरत पड़ने पर घिसे-पिटे घटकों को बदलना शामिल है, दीर्घकालिक माप विश्वसनीयता बनाए रखने में मदद करता है।
